Szczegóły Produktu:
|
| rozmiar: | 22,9 cala | typu: | a-Si TFT-LCD, LCM |
|---|---|---|---|
| Luminancja: | 500 cd / m² (Typ.) | Współczynnik kontrastu: | 1000: 1 (Typ.) (TM) |
| Kąt widzenia: | 89/89/89/89 (Typ.) (CR ≥10) | Tryb pracy: | AHVA, zwykle czarny, przepuszczalny |
| Źródło światła: | WLED, 50 000 godzin, ze sterownikiem LED | Częstotliwość wyświetlania klatek: | 60Hz |
| Panel dotykowy: | Bez | Zaprojektowany dla: | Rozciągnięty pasek |
| High Light: | ekran auo lcd,wyświetlacz auo lcd |
||
1. Ogólny opis

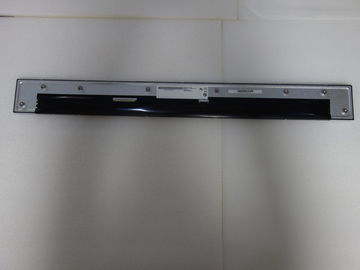

Ta specyfikacja dotyczy modułu TFT-LCD Color AHVA o szerokości 22,9 cala (podobny do IPS) G229HAN01.0.
Wyświetlacz obsługuje format ekranu FHD [1920 (H) x 165 (V)] i 16,7 mln kolorów (True 8 bitów). Wszystkie sygnały wejściowe są kompatybilne z interfejsem LVDS.
2. Wyświetl charakterystykę
| PRZEDMIOTÓW | Jednostka | SPECYFIKACJE |
| Przekątna ekranu | [mm] | 581,01 (22,9 ”) |
| Aktywny obszar | [mm] | 578,88 (w poziomie) x 49,7475 (w pionie) |
| Piksele wys. X szer | 1920x165 | |
| Podziałka pikseli | [um] | 301,5 × 301,5 |
| Układ pikseli | Pionowy pasek RGB | |
| Tryb wyświetlania | Tryb AHVA, zwykle czarny | |
| Biała luminancja (środek) | [cd / m2] | 500 cd / m 2 (Typ.) |
| Współczynnik kontrastu | 1000 (Typ.) | |
| Czas reakcji optycznej | [ms] | 25ms |
| Nominalne napięcie wejściowe VDD | [Wolt] | 5 V (typ) |
| Pobór mocy (linia VDD + linia LED) | [Wat] | 7,53 W. |
| Waga | [Gramy] | 460 (Typ) |
| Fizyczny rozmiar | [mm] | 587,08 (H) x 62,05 (V) x 10,21 (D) Typ |
| Interfejs elektryczny | Pojedyncze LVDS | |
| Wsparcie Kolor | 16,7 mln kolorów, prawda 8 bitów | |
| Obróbka powierzchniowa | Przeciwodblaskowa, 3H | |
| Zgodność z RoHS | Zgodność z RoHS | |
Zakres temperatur pracy Przechowywanie (wysyłka) | [oC] [oC] | 0 ~ 50 -20 ~ 60 |
3. Charakterystyka optyczna
| Pozycja | Jednostka | Warunki | Min. | Typ. | Max. | Uwaga |
Kąt widzenia | [stopień] | Pozioma (prawa) CR> 10 (lewa) | 89 89 | - |
| |
| Pionowe (w górę) CR> 10 (w dół) | 89 89 | - | ||||
| Współczynnik kontrastu | Normalny kierunek | 800 | 1000 | - | 3) | |
Czas odpowiedzi | [ms] | Czas podnoszenia (TrR) | 13 |
| ||
| Falling Time (TrF) | 12 | |||||
| Podnoszenie + spadanie | 25 | |||||
Współrzędne koloru / chromatyczności (CIE) | Czerwony x | TBD | TBD | TBD |
| |
| Czerwony y | TBD | TBD | TBD | |||
| Zielony x | TBD | TBD | TBD | |||
| Zielony y | TBD | TBD | TBD | |||
| Niebieski x | TBD | TBD | TBD | |||
| Niebieski y | TBD | TBD | TBD | |||
Współrzędne kolorów (CIE) biały | Biały x | TBD | TBD | TBD | ||
| Biały y | TBD | TBD | TBD | |||
| Centralna luminancja | [cd / m2] | 400 | 500 | 6 | ||
| Jednorodność luminancji | [%] | 70 | 75 | 7 | ||
| Gama kolorów | % | 72 |
4. Materiały
4.1 Toksyczność
Nigdzie w module wyświetlacza nie będą stosowane materiały rakotwórcze. W przypadku zastosowania materiałów toksycznych zostaną one przejrzane i zatwierdzone przez odpowiedzialnego toksykologa AUO.
4.2 Palność
Wszystkie komponenty, w tym komponenty elektryczne, które nie spełniają klasy palności UL94-V1 w module, zakończą proces zatwierdzenia wyjątku oceny palności.
Płytka drukowana będzie wykonana z materiału o oznaczeniu 94-V1 lub lepszym. Rzeczywista palność UL zostanie wydrukowana na płytce drukowanej.
