Szczegóły Produktu:
|
| rozmiar: | 21,5 cala | Typ ekranu: | LCM, a-Si TFT-LCD |
|---|---|---|---|
| Luminancja: | 250 cd / m² (Typ.) | Współczynnik kontrastu: | 5000: 1 (Typ.) (TM) |
| Kąt widzenia: | 89/89/89/89 (Typ.) (CR ≥10) | Odpowiedź: | 10/6 (Typ.) (Tr / Td) ms |
| Podświetlenie: | 10S7P WLED, 30 000 godzin, ze sterownikiem LED | Napięcie zasilające: | 5,0 V (typ.) |
| Ekran dotykowy: | Bez | Użyj dla: | Przemysłowy |
| High Light: | ekran auo lcd,wyświetlacz auo lcd |
||
1. Opis ogólny

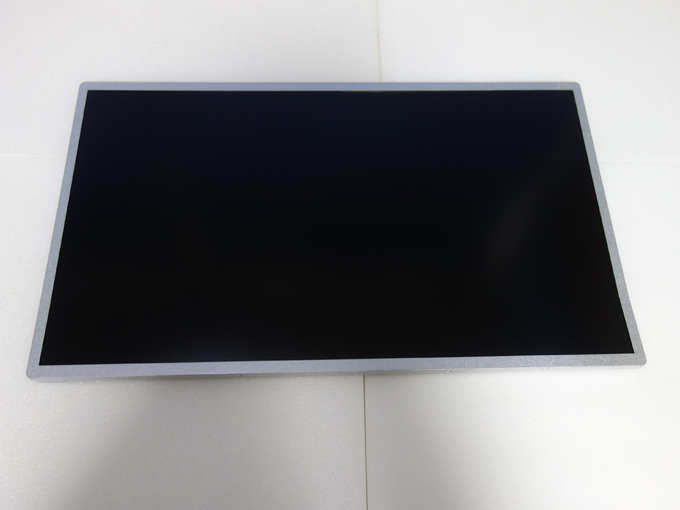

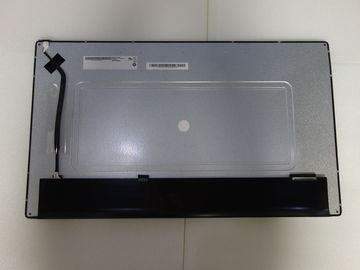

Niniejsza specyfikacja dotyczy kolorowego modułu TFT-LCD o szerokości 21,5 cala G215HVN01.0.
Wyświetlacz obsługuje format ekranu Full HD - 1920 (H) x 1080 (V) i 16,7 mln kolorów (dane 8-bitowe RGB).
Wszystkie sygnały wejściowe są dwukanałowym interfejsem LVDS.
Płytka sterownika LED jest dołączona. G215HVN01.0 jest przeznaczony do zastosowań w wyświetlaczach przemysłowych.
2. Wyświetl charakterystykę
| PRZEDMIOTÓW | Jednostka | SPECYFIKACJE |
| Przekątna ekranu | [mm] | 546,86 (21,53 ”) |
| Aktywny obszar | [mm] | 476,64 (w poziomie) x 268,11 (w pionie) |
| Piksele wys. X szer | 1920 (x3) x 1080 | |
| Podziałka pikseli | [um] | 248,25 (na jedną triadę) × 248,25 |
| Układ pikseli | Pionowy pasek RGB | |
| Tryb wyświetlania | Tryb VA, zwykle czarny | |
| Biała luminancja (środek) | [cd / m 2 ] | 300 (Typ.) |
| Współczynnik kontrastu | 5000 (Typ.) | |
| Czas reakcji optycznej | [ms] | 25 ms (Typ., Wł. / Wył.) |
| Nominalne napięcie wejściowe | [Wolt] | +5,0 V. |
| Napięcie wejściowe podświetlenia | [Wolt] | +12,0 V. |
| Pobór energii | [Wat] | 19,82 W (Typ. Ogniwo 3.5 + LED 16.32) (z płytką sterownika LED, cały biały wzór) |
| Waga | [Gramy] | 1850 (± 185 g) |
| Fizyczny rozmiar | [mm] | 495,6 (W) × 292,2 (H) × 12,7 (D) |
| Interfejs elektryczny | Dwukanałowy LVDS | |
| Wsparcie Kolor | 16,7 mln kolorów (RGB 8 bitów) | |
| Obróbka powierzchniowa | Przeciwodblaskowa, 3H | |
Zakres temperatur pracy Przechowywanie (nie działa) | [ o C] [ o C] | Od 0 do +60 Od -20 do +60 |
| Zgodność z RoHS | Zgodność z RoHS | |
| Zgodność z TCO | Zgodność z TCO 5.1 |
3. Charakterystyka optyczna
| Pozycja | Jednostka | Warunki | Min. | Typ. | Max. | Uwaga |
Kąt widzenia | [stopień] | Pozioma (prawa) CR = 10 (lewa) | 75 75 | 89 89 | - - | 1, 2 |
| [stopień] | Pionowa (górna) CR = 10 (niższe) | 75 75 | 89 89 | - - | ||
| Współczynnik kontrastu | Normalny kierunek | 3000 | 5000 | - | 3) | |
Czas odpowiedzi | [ms] | Czas podnoszenia (T rR ) | - | 20 | 25 | |
| Falling Time (T rF ) | - | 5 | 10 | 4 | ||
| Podnoszenie + spadanie | - | 25 | 35 | |||
Współrzędne koloru / chromatyczności (CIE) | Czerwony x | 0,589 | 0,639 | 0,689 | 5 | |
| Czerwony y | 0,283 | 0,333 | 0,383 | |||
| Zielony x | 0,253 | 0,303 | 0,353 | |||
| Zielony y | 0,573 | 0,623 | 0,673 | |||
| Niebieski x | 0,105 | 0,155 | 0,205 | |||
| Niebieski y | 0,000 | 0,048 | 0,098 | |||
| Współrzędne kolorów (CIE) biały | Biały x | 0,263 | 0,313 | 0,363 | ||
| Biały y | 0,279 | 0,329 | 0,379 | |||
| Centralna luminancja | [cd / m 2 ] | 240 | 300 | - | 6 | |
| Jednorodność luminancji | [%] | 75 | 80 | - | 7 | |
| Przesłuch (w 60 Hz) | [%] | 1.5 | 8 | |||
| Migotanie | dB | -20 | 9 |
