Szczegóły Produktu:
|
| rozmiar: | 15 cali | Luminancja: | 400 cd / m² (Typ.) |
|---|---|---|---|
| Współczynnik kontrastu: | 800: 1 (Typ.) (TM) | Kąt widzenia: | 80/80/70/80 (Typ.) (CR ≥10) |
| Wsparcie Kolor: | 262 tys. / 16,2 mln 63% NTSC | Źródło światła: | WLED, 70 000 godzin, ze sterownikiem LED |
| Częstotliwość wyświetlania klatek: | 60Hz | Panel dotykowy: | Bez |
| High Light: | panel wyświetlacza auo,ekran lcd auo |
||
1. Ogólny opis

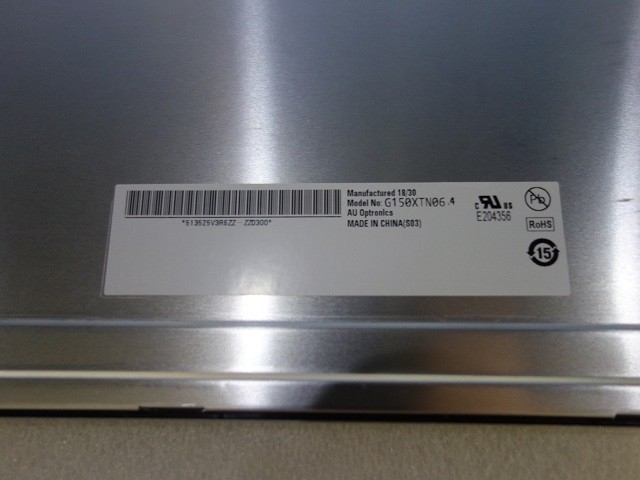

G150XTN06.0 to kolorowy wyświetlacz ciekłokrystaliczny z matrycą aktywną, składający się z wyświetlacza TFT-LCD, obwodu sterownika i podświetlenia.
Format ekranu jest przeznaczony do obsługi ekranu XGA (1024 (H) x 768 (V)) i kolorów 16,2M lub 262K.
Wszystkie sygnały wejściowe są kompatybilne z interfejsem LVDS. Wszystkie zasady projektowania tego modułu mogą odpowiadać standardowi PSWG.
G150XTN06.0 jest przeznaczony do zastosowań w wyświetlaczach przemysłowych.
2. Charakterystyka wyświetlacza
| Przedmiotów | Jednostka | Dane techniczne |
| Przekątna ekranu | [cal] | 15 |
| Aktywny obszar | [mm] | 304,128 (H) x 228,096 (V) |
| Piksele wys. X szer | 1024x3 (RGB) x 768 | |
| Podziałka pikseli | [mm] | 0,297 x 0,297 |
| Układ pikseli | Pionowy pasek RGB | |
| Tryb wyświetlania | TN, zwykle biały | |
| Nominalne napięcie wejściowe VDD | [Wolt] | 3.3 typ. |
| Typowe zużycie energii | [Wat] | 8,92 W. |
| Waga | [Gramy] | 1000g (maks.) |
| Fizyczny rozmiar | [mm] | 326,5 (wys.) X 253,5 (V) x 12,0 (D) (maks.) |
| Interfejs elektryczny | LVDS | |
| Obróbka powierzchniowa | Przeciwodblaskowe | |
| Wsparcie Kolor | 16,2 mln / 262 tys | |
Zakres temperatur pracy Przechowywanie (nie działa) | [℃] [℃] | -30 do +85 -30 do +85 |
| Zgodność z RoHS | Zgodność z RoHS | |
| Light Bar Unit | LED, wymienne |
3. Charakterystyka optyczna
| Pozycja | Jednostka | Warunki | Min. | Typ. | Max. | Uwaga |
| Biała luminancja | [cd / m2] | 320 | 400 | - | 1 | |
Jednolitość | % | 9 punktów | 75 | 80 |
| 1, 2, 3 |
| Współczynnik kontrastu | 400 | 800 | - | 4 | ||
| Rozmowa krzyżowa | % | - | 1.2 | 1.5 | 5 | |
Czas odpowiedzi | [ms] [ms] | Podniesienie | - | 5.7 |
| |
| Spadanie | - | 2.3 | ||||
| [ms] | Podnoszenie + spadanie | - | 8 | |||
Kąt widzenia | [stopień] [stopień] [stopień] [stopień] | Pozioma (prawa) CR = 10 (lewa) | 70 70 | 80 80 | - |
|
Pionowa (górna) CR = 10 (niższy) | 60 70 | 70 80 | - | |||
Współrzędne koloru / chromatyczności (CIE 1931) Gama kolorów |
| Czerwony x | 0,567 | 0,617 | 0,667 | |
| Czerwony y | 0,296 | 0,346 | 0,396 | |||
| Zielony x | 0,286 | 0,336 | 0,386 | |||
| Zielony y | 0,562 | 0,612 | 0,662 | |||
| Niebieski x | 0,1099 | 0,159 | 0,209 | |||
| Niebieski y | 0,015 | 0,065 | 0,115 | |||
| Biały x | 0,261 | 0,311 | 0,361 | |||
| Biały y | 0,272 | 0,322 | 0,372 | |||
| 60 | - |
